Силовые шкафы

В силовой шкаф монтируется распределительное и защитное электрооборудование. Нередко, туда же устанавливаются исполнительные элементы, удалённо управляемые контроллерами или с пульта управления.

Можно шкаф силовой купить как для установки на улице, так и в помещении. В первом случае он будет обладать утяжелённой конструкцией для лучшей защиты установленного в нём электрооборудования от влаги и неблагоприятных погодных факторов. Во втором случае конструкция у шкафа будет облегчённая, в т.ч., и для его навесного монтажа. Чаще всего силовые шкафы монтируются в производственных цехах и в подсобных помещениях. На улице они монтируются для распределительного и защитного электрооборудования, от которого запитываются многоквартирные дома, а также коммерческие и общественные помещения.

Типовая конструкция силового шкафа

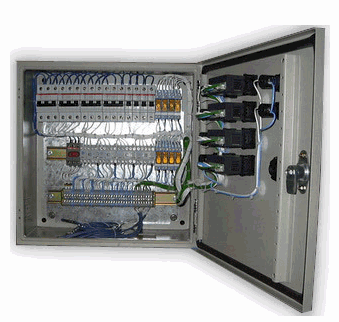

Обычно силовой шкаф – это вертикальный ящик, собранный из металлических листов и предназначенный для напольного монтажа. Внутри устанавливаются крепёжные элементы, на которые закрепляется защитное и распределительное электрооборудование. Количество крепёжных элементов и размеры силового шкафа будет зависеть от количества электрооборудования, установленного в нём.

Если количество электрооборудования будет превышать объём внутреннего пространства силового шкафа, тогда создают комплект из нескольких шкафов. В этом случае конструкция имеет съёмные боковые панели, чтобы создать единый комплекс электрооборудования. В зависимости от конфигурации помещения несколько шкафов могут устанавливаться вместе горизонтально или вертикально.

Уличные шкафы устанавливаются на специальную бетонную подушку или крепятся на стену здания или подходящий для этого столб.

Корпус шкафов, установленных внутри помещения, обладает степенью защиты IP21 (защита от проникновения внутрь пальцев и подобных по диаметру предметов и падающих вертикально капель воды). Корпус шкафов, устанавливаемых под открытым небом, обладает степенью защиты IP54 (полная пылезащита и защита от водяных брызг). Впрочем, по требованию заказчика степень защиты может быть увеличена как для шкафов, установленных в помещениях, так и моделей, смонтированных на улице.

Комплектация силовых шкафов

Конкретная комплектация силовых шкафов зависит от требований заказчика. Но независимо от конкретной комплектации в них должны быть:

• Рубильник для экстренного отключения электричества;
• Защита от перепадов напряжения и короткого замыкания.

По требованиям безопасности установленное в шкафах электрооборудование должно выдерживать:

• ударный ток до 10 кА при номинальной силе 250 А;
• ударный ток до 25 кА при номинальной силе 400 А.
