Виды источников бесперебойного питания

В сети, питающей различные электронные системы, могут возникать кратковременные перерывы в подаче напряжения, которые негативно влияют на эти системы. В частности, при таких перерывах в устройствах, обрабатывающих данные, возможна потеря важной информации. Для защиты электронных устройств используют источники бесперебойного питания (ИБП). Такие источники можно приобрести, обратившись на сайт компании «ВЭК». По ссылке www.eaton-enkom.ru можно ознакомится с ассортиментом ИБП производства EATON — мирового лидера в производстве оборудования для надежного и качественного электропитания.

Виды ИБП

Существуют три вида ИБП - резервные, линейно-интерактивные и on-line.

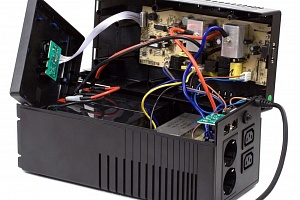

Наиболее простым является первый тип источника. В его состав входят:

• устройство заряда;
• аккумулятор;
• инвертор;
• коммутатор (реле).

Если напряжение нормально, то потребитель подключается к сети, а аккумулятор, емкость которого обычно лежит в пределах от 7 до 9 ампер-часов, заряжается через зарядное устройство. При внезапном пропадании напряжения реле переводит устройство в автономный режим и подключает аккумулятор. При этом напряжение аккумулятора, обычно равное 12 В, инвертор преобразует в переменное напряжение, которое подается на выход устройства для питания электронного прибора (компьютера).При нормализации работы сети реле отключает аккумулятор и подключает потребителя к сети. Аккумулятор начинает подзаряжаться через зарядное устройство.

Более сложной системой является ИБП второго типа (line-interactive). Основным отличием такого устройства от ИБП первого типа является то, что он обеспечивает питание потребителя при колебаниях в сети без включения автономного режима. В таком источнике добавляется стабилизатор. При скачке напряжения этот стабилизатор, прежде чем перейти на работу с аккумулятором, пытается нормализовать входное напряжение. Если же входное напряжение выходит за заданные пределы, то устройство переходит на работу с аккумулятором.

Наиболее совершенным источником питания является on-line ИБП. В этом приборе вид напряжения меняется дважды. Вначале сетевое напряжение превращается в постоянное, а затем это выпрямленное напряжение преобразуется в переменное. При неполадках в сети на вход инвертора подается напряжение от аккумулятора.

Свойства и использование

Резервные ИБП - наиболее простые и дешевые источники. Их недостатком является то, что они переключаются в автономный режим при всяких изменениях в сети, что ухудшает их надежность. Кроме того, для переключения такого источника из одного режима в другой требуется некоторое время (около 4 мс). Такие источники обычно маломощные и используются для автономных устройств (ПК, оборудование в офисах).

Достоинством линейно-интерактивных ИБП является их способность иногда обеспечивать нормальное питание без подключения аккумулятора. Благодаря этому возрастает срок службы аккумуляторов. Недостаток- наличие времени переключения в 4 мс. Такие источники используются для ПК, мониторов, периферии.

On-line ИБП могут обеспечить номинальное питание потребителя при различных сетевых колебаниях, имеют время переключения, близкое к нулю. Недостаток – сложность схемы, повышенные потери при двойном преобразовании и высокая цена. Такие источники используются для дорогостоящих серверов, оборудования связи.
