Ecowatti M09 Электрокотел для отопления и ГВС
|

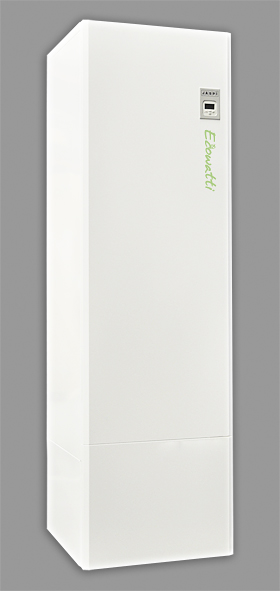

Внешний вид
Группы компонентов ЭлектрокотлыОсновные параметры
|
Datasheet  Ecowatti
Производитель Дистрибуторы: |
Общее описание
В основе ее разработки лежит принцип максимально эффективного использования возобновляемой энергии, как в отоплении, так и при выработке горячей бытовой воды. Ecowatti M09 использует в первую очередь энергию, вырабатываемую внешним источником энергии (например: тепловой насос, солнечные панели, камин), и только если данной энергии недостаточно, котел автоматически подключает электроТЭНы.
Установка Jäspi Ecowatti M09 разработана для частных домов и позволяет параллельно эксплуатировать разные источники тепла. Оборудование обеспечивает как отопление, так и ГВС, при этом его можно подключить к любой системе отопления на водяной циркуляции. Ecowatti состоит из аккумуляционного теплового блока, электрокотла, а также регулирующей и управляющей электроники.
Принцип работы установки Ecowatti M09 довольно прост. В Ecowatti два бака по 150 л. Нижний бак обеспечивает отопление объекта, а верхний производство горячей воды. Для контура ГВС предусмотрен отдельный 4,5 кВт электроТЭН. Источник или источники тепла нагревают воду в баке отопления. Если внешний источник тепла не подключен, отопление обеспечивает встроенный электрокотел. В баке отопления установлен медный змеевик ГВС, предварительно подогревающий холодную воду, поступающую из сети водоснабжения. Окончательный догрев бытовой воды происходит в верхнем баке ГВС.
Таким образом, тепло одновременно перемещается из нижнего бака в сеть отопления и в систему ГВС (через циркуляцию змеевика и верхний бак). При этом автоматика Ecowatti может управлять двумя контурами отопления одновременно.
Электроника управляет выработкой и расходом тепла согласно заранее выбранному виду отопления. Блок управления регулирует отопление и ГВС, а также подключение электроТЭНа в качестве дополнительного источника энергии автоматически. Пользователь может выбирать подходящий вид отопления/нагрева согласно своим нуждам. Все комбинации источников энергии можно использовать в управлении максимум двух отдельных контуров отопления. Пользователь управляет системой при помощи экранной панели блока регулировки. При помощи расположенных рядом с экраном кнопок со стрелками переходят из одного меню в другое и изменяют установочные значения. В Ecowatti можно выбрать один подходящий вид отопления из трех. Видами отопления являются «ECO», «ECO + дополнительное тепло», «электронагрев». На выбор вида отопления влияет источник тепла отопительной системы, а также собственные предпочтения. В режиме «ECO» кривую регулировки тепла выбирают обычным методом на основе вида отопления, типа дома и погодных условий. Система отопления следует тепловой кривой согласно получению тепла. Если в систему не подается тепло, температура начинает падать независимо от выбранной кривой тепла, пока в систему снова не начнется поступление тепла. В выбранном режиме «ECO» потребление электроэнергии самое меньшее из трех видов отопления. В режиме «ECO» предполагается, что пользователь хочет получать всю тепловую мощность от главного источника тепла (тепловой насос, солнце, камин), а электричество только препятствует замерзанию системы.
Datasheet
Ecowatti Инструкция по монтажу, эксплуатации и обслуживанию (3.3 Мб), 11.05.2011
Связанные документы
Jaspi Каталог - "отопление и горячее водоснабжение" (506.4 Кб), 11.05.2011
